ビニールハウスの熱気を排出

空動扇/空動扇SOLAR

PRODUCT FEATURE

猛暑対策の必需品!!
ビニールハウス専用の
風を利用した換気扇

空動扇はビニールハウス専用の換気扇で、
自然の風を利用してハウス内の熱気と湿気を排出します。
電力は一切不要。
ビニール浮き立ち防止効果によって強風や台風からハウスを守ります。
風の吹きにくい立地あるいは換気効率を大きく改善したい方には
空動扇SOLARがお勧めです。

空動扇/空動扇SOLAR(イメージ)
左:空動扇|右:空動扇SOLAR
空動扇/空動扇SOLAR(イメージ)
空動扇は自然風でベンチレーターを回転させてハウス内の熱気を排出します。
空動扇/空動扇SOLAR(イメージ)
空動扇SOLARは自然風に加えて太陽光発電も頼ってベンチレーターを回転させるので、無風の日でも換気機能が失われません。
空動扇/空動扇SOLAR(イメージ)
専用のビスで本体を連結、固定します。
空動扇/空動扇SOLAR(イメージ)
クロス金具を使って補助パイプを固定します。
空動扇/空動扇SOLAR(イメージ)
補助パイプを固定したらコンパスカッターで穴を開けます。
空動扇/空動扇SOLAR(イメージ)

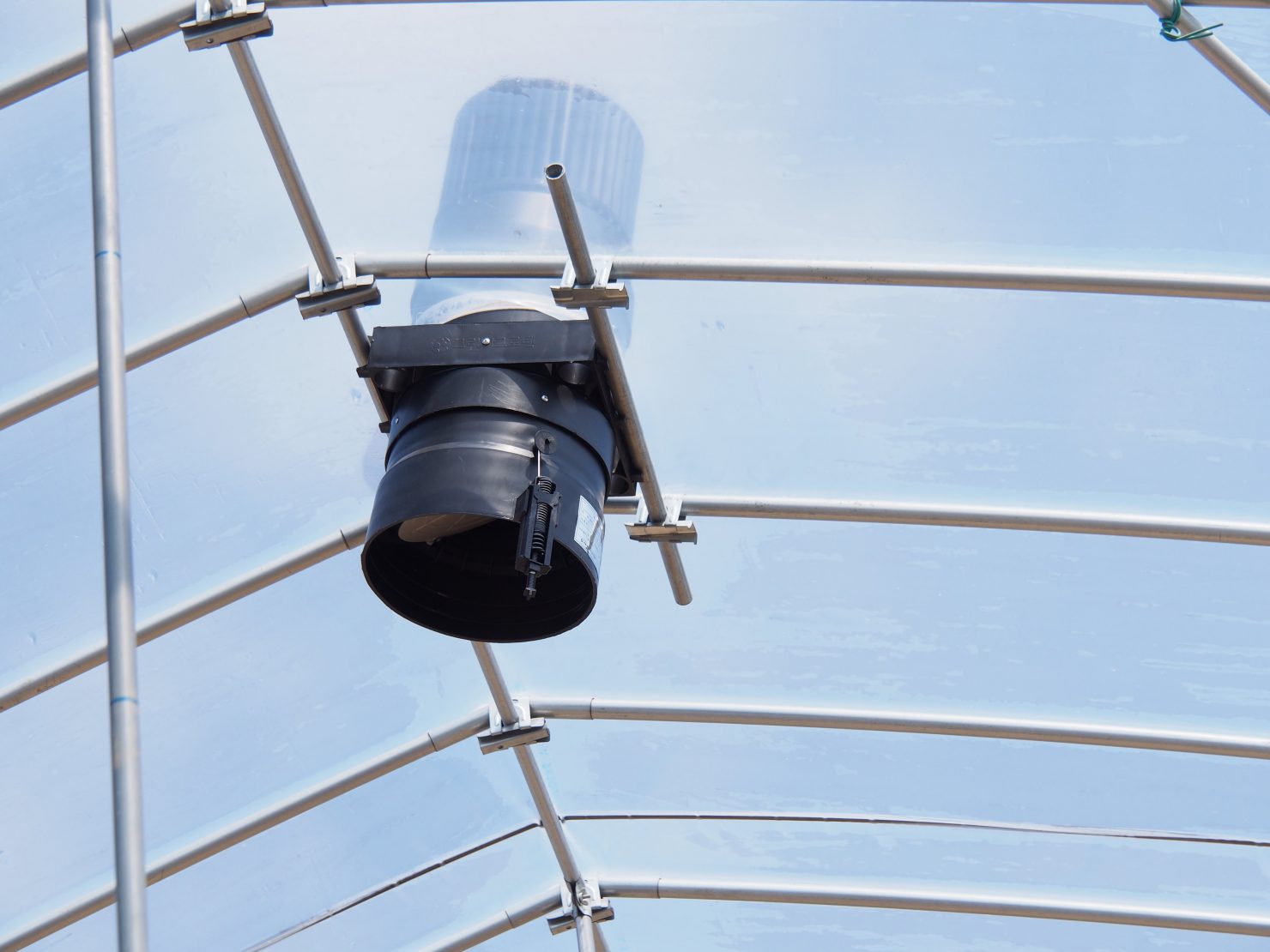

穴に本体を突っ込み、補助パイプと母屋パイプで本体を挟んで固定します。
空動扇/空動扇SOLAR(イメージ)
パイプ取付部分の直径は約25mmと約40mm。25mm側を補助パイプへ、40mm側を母屋パイプに固定します。
空動扇/空動扇SOLAR(イメージ)
空動扇/空動扇SOLAR(イメージ)
空動扇/空動扇SOLAR(イメージ)
空動扇/空動扇SOLAR(イメージ)
空動扇/空動扇SOLAR(イメージ)
空動扇/空動扇SOLAR(イメージ)
空動扇/空動扇SOLAR(イメージ)
空動扇/空動扇SOLAR(イメージ)

空動扇/空動扇SOLAR

価格
空動扇19,800円(税込・送料別)
空動扇SOLAR65,780円(税込・送料別)

【空動扇】10台以上の一括納品で割引致します。
【空動扇SOLAR】5台以上の一括納品で割引致します。

ビニールハウスの間口と奥行を入力していただくと空動扇の設置目安がわかります。

ビニールハウスサイズ
間口m×奥行きm 間口と奥行を入力してください。
機種 台数 価格
空動扇ノーマル
空動扇SOLAR
混合

空動扇ノーマルは33㎡ごとに1機、
空動扇ソーラーは50㎡ごとに1機として計算しています

熱気と湿気の排出イメージ

こんなことでお困りではないでしょうか

  • 空動扇/空動扇SOLAR(イメージ)

    ・植物の高温障害
    ・作業者の熱中症対策

  • 空動扇/空動扇SOLAR(イメージ)

    ・後付け設置できる換気扇を探している
    ・電気を使わない換気扇を探している
    ・側窓や天窓の窓開けに係る労力削減

  • 空動扇/空動扇SOLAR(イメージ)

    ・台風対策
    ・強風対策
    ・倒壊対策

熊本県の畑尾浩暢さんは空動扇の効果を実感

  • 空動扇/空動扇SOLAR(イメージ)
  • 空動扇/空動扇SOLAR(イメージ)

エアープランツ栽培にチャレンジする畑尾浩暢さんは、空動扇による熱だまりの排出を実感しています。

・電気の要らない換気扇を探していた
・購入に際してセイコーエコロジアのアドバイスが参考になった
・ハウス上部の熱だまりが無くなった

>>>インタビュー記事はこちらから!!
ハウス内上部の熱気が全くないことがすごい!空動扇の効果を実感|畑尾浩暢さん





神奈川県のコーヒー農園では空動扇の効果を実感

  • 空動扇/空動扇SOLAR(イメージ)
  • 空動扇/空動扇SOLAR(イメージ)

コーヒー栽培にチャレンジする磯川さんは空動扇を利用して夏場のハウス温度を下げることに成功しました。

・天井部の熱気が抜けた
・ハウス内温度が8℃位下がった
・葉焼けが少なくなった
・強風時に活躍した

>>>インタビュー記事はこちらから!!
8℃下がった!?空動扇はハウス強度を落としません!|磯川さんのコーヒー農園

パーツと仕組み

パーツとしくみ(イメージ)

  • ソーラーパネル(イメージ)
    ソーラーパネル(空動扇SOLARのみ)

    パネル内部にモーターが内蔵されており無風の日でも太陽光のエネルギーでファンを回転させます。⚠設置の際は上部のソーラーパネルが南向きになるように調整してください。

  • ベンチレーター(イメージ)
    ベンチレーター

    自然風が吹くと回転し、ハウス内の熱気や湿度を含んだ空気をハウス外に排出します。空動扇SOLARは自然風が吹かなくても太陽光によってベンチレーターを回転させることができます。

  • 接合部(イメージ)
    接合部

    ハウスパイプと空動扇を固定するパーツです。クロス金具と補助パイプで固定します。

  • 接合部・スプリング(イメージ)
    形状記憶スプリング・換気弁

    温度調節を行います。温度変化で形状記憶スプリングが伸びる又は縮まる仕組みになっており、連動して内部の換気弁が開閉します。形状記憶スプリングのツマミには白線で目印を付けています。白線に合わせると25℃で換気弁が開口し、0~40℃の間で温度調節ができます。時計回りに回転させると高温で換気弁が開き、反時計回りに回転させると低温で換気弁が開きます。

    接合部・スプリング(イメージ)

※横にスクロールできます →

製品名 空動扇 空動扇SOLAR
材質(本体) プラスチック成型
材質(スプリング) 形状記憶合金
SOLARキット なし あり
(単結晶太陽電池、ソーラーモーター内蔵)
本体寸法 外形300mm × 高さ650mm 外形300mm × 高さ700mm
本体質量 約3.3kg 約3.5kg
温度調節範囲 0℃~40℃
設定温度許容範囲 ±5℃
設置目安(1台あたり) 10坪(33㎡) 15坪(50㎡)
注意事項 ※ビニールハウスに使用されているビニールの材質は一般的なPO(ポリオレフィン)であることが原則です。ポリ塩化ビニール等の素材を適用しますと収縮性や強度的な問題によりビニールを破損、損傷するおそれがあります。
※既存のビニールハウスに設置の場合は、ビニール設置後およそ2年以上経過したビニールへの適用はお避け下さい。
※ハウスのビニールは収縮を常に繰り返し行っている為硬化しています。設置の際にはビニールに脆化が起こっていないか十分確認し、脆化現象のあるビニールへの設置はお避け下さい。
※ビニールへの穴あけは必ずコンパスカッターをご使用ください。ハサミ、カッターによる穴あけ作業はビニールに亀裂や損傷を与えるため、設置に際しビニールが裂ける原因となりますので絶対に行わないでください。
※本機を連結する際に使用するビスは付属のビスをご使用下さい。専用ビス以外の使用は錆、本体離脱等の恐れがあります。
※本機開閉弁の調節ツマミは破損しやすいので本機が地面に接地する状態での保管および作業はお避け下さい。
※本機はハウス内に気流を作り、作物の栽培環境を整えるものです。想定を超える異常な温度や厳密な湿度管理を目的に行うものではありません。温度設定には±4℃~5℃の誤差があり、本機開閉板の開閉におよそ30分程度時間を要します。ご理解の上ご使用願います。
※ハウス内の温度、湿度管理が必需の場合は、使用者は必ず設定ツマミにて本機開閉板のご調整および開閉確認等の管理を行ってください。
※室内に掛けた温度計を利用してハウス内の温度管理をする場合、温度計が直接日射熱を受けるため、温度計と実際の室内温度に差が生じることがあります。
※温度調節機を締めずにハウスを放置すると、温度調節機や開閉フックが切れたり壊れたりする場合があります。
※本機を撤去し保管する際は本機のソケットを連結するビスを緩めて、ファンはファン同士、本機開閉板は開閉板同士、重ねた上で必ず立てて保管してください。
※本機を横に寝かせて放置しますと本体が歪みファンが回らなくなったり、開閉板が自動で動かなくなるなど不具合の原因となります。
※自然災害等により生ずるトラブルや本機の破損や損害について一切の保証は致しかねますのでご理解願います。
※冬の期間に本機を設置する場合はハウス内の温度を上げビニールの収縮性をご確認の上、設置してください。
※本機を取り外したビニールに本機を再設置することは水漏れの原因となる恐れがありますのでお避け下さい。
※冬季時に空動扇設置を行う場合はハウス内の温度を上げPOフィルムが伸縮できる状態を確保下さい。また、外気温が5℃を下回る際の空動扇設置はお控えください。場合によってフィルムの損傷が生じることがございます。
メンテナンス方法 ベンチレーターの回転が悪い場合はベアリング部分に潤滑油剤を吹きかけると改善します。詳しくはこちらの資料をご覧ください。
製造国 大韓民国
輸入元 済美環境化学株式会社
REASON

選ばれる理由

空動扇/空動扇SOLARイメージ

空動扇は一人で設置できます

空動扇は複雑な設備ではないのでお客様ご自身で設置ができます。
あらかじめ設置に必要な道具を準備しておけば1台あたり60分程度で設置が完了¹⁾できます。多少個体差があるので設置後は数日間様子を見ながら形状記憶スプリングで設定温度の微調整を行います。

<お客様で準備していただく道具>
コンパスカッター、クロス金具、補助パイプ、ドライバー、脚立

設置ステップ①:本体のビス止め
「ベンチレーター」「接合部」「形状記憶スプリング・換気弁」をドライバーを使ってビス止めします。電動ドライバーがあると便利です。

設置ステップ②:クロス金具と補助パイプの取付け、ビニールの穴開け²⁾
空動扇を固定するための補助パイプをクロス金具を使ってハウスパイプに取付けます。取付け後にコンパスカッターを使って直径15cmの穴をビニールに開けます。

設置ステップ③:空動扇の取付けと固定
開けた穴に空動扇を突っ込みます。空動扇の直径30cmに対して直径15cmの穴に突っ込むので少し力が必要です。空動扇を穴に通したら補助パイプで固定します。

¹⁾複数台を設置する場合は上記ステップを纏めて作業することで時間の短縮になります。
²⁾ビニールの材質は伸縮性のあるPOが原則です。ポリ塩化ビニール等の伸縮性がない被覆に適用するとビニールの裂けや損傷の恐れがあります。被覆後2年以上経過したビニールへの適用は注意してください。伸縮性が低下して裂けや損傷の恐れがあります。

空動扇/空動扇SOLARイメージ

ハウス上部の熱だまりの排出で温度上昇を抑える!!

日中のハウス温度を空動扇未設置時と比較しておおよそ5℃下げることができます¹⁾。
ハウス上部の熱気は、ハウス全体の温度を上昇させるだけではなく植物の芽に悪影響を与えます。例えばトマトやキュウリはハウス上部に新芽を誘引するように仕立てるので高温障害になりやすく花落ちや芯止まりによって収穫量減少につながります。また、空動扇は温度調節できる仕組みになっているので暑い時だけ熱気を排出して、冬期の寒い時期は換気弁が閉まるので排熱しません。
自然に吹く風を頼りに動作させるので電気は一切使用せず、初期費用のみで導入できます。ハウスを建てた後にも取り付けられるので、いざ夏を迎えて困っている方にもお勧めできます。

¹⁾弊社調べ。

空動扇/空動扇SOLARイメージ

風が吹かない環境には空動扇SOLAR!!

空動扇SOLARは通常の空動扇に太陽光パネルを取付けて風の吹かない状況でも排熱できるよう考えられて誕生した上位機種です。
いくら野外とは言え、暑い時に必ずしも風が吹くとは限りません。通常の空動扇は風が吹かない状況ではベンチレーターが回転しないので排熱効果を得られないことがあります。また、地理的に風が吹きにくい環境もあります。このような状況の場合は空動扇SOLARの設置をおすすめしております。
空動扇SOLARは風によるベンチレーターの自転だけではなく、プラスして太陽光発電によってもベンチレーターを回転させることができ、確実に、より強力に排熱したい場合は空動扇SOLARを選択してください。ご予算にあわせて通常タイプとSOALRタイプの混合設置も提案させていただきます。お問い合わせフォームよりご相談ください。

*ハウス面積が20坪より小さい場合は排熱効率の関係上、空動扇SOLARを推奨します。
*設置の際は上部のソーラーパネルが南向きになるように調整してください。

空動扇/空動扇SOLARイメージ

台風対策で大活躍|空動扇はビニールハウスの二刀流!!

空動扇は排熱対策だけではなく台風対策¹⁾でも活用することができ、ビニールハウスでは二刀流の活躍をしてくれます。
台風のような強風の日には、ベンチレーターが最大で毎分1300回転します。ハウス内の空気を素早くハウスの外へ放出するためウス内の気圧が下がり、ビニール被覆とパイプが強く密着。ビニールのバタつきや浮き立ちを防止してビニール被覆の裂傷を抑制します。
さらに台風に伴う上昇気流はハウスの隙間から侵入してハウスを下から上に突き上げるように圧力をかけます。閉め切った天窓ではこの突き上げる圧力に耐えきれずハウスを破壊して、さらには倒壊にもなり兼ねません。空動扇は空気の抜け道として機能するためハウスの倒壊を軽減することに大きく貢献します。

¹⁾台風や強風の対策時は形状記憶スプリングを調整して換気弁を全開にします。

CUSTOMERS VOICE

お客様の声

鹿児島県 施工は初めてでしたが無事に取り付けられました

鹿児島ビニール株式会社様 施工現場
ハウス面積:120㎡
栽培植物:ライチやバナナなど熱帯植物
<導入歴>
2023年10月 空動扇SOLAR3台

<2024年3月のご訪問にて>

鹿児島ビニール株式会社はビニールハウスの施工管理を行う会社です。弊社のお客様がビニールハウスを新築することにあたり空動扇SOLARを取り付けましたが、今回が初めての施工だったのでセイコーステラさんの鹿児島県訪問の折に施工状態を確認してもらいたく現場まで来ていただきました。特に大きな異常が無く取り付けられているとのことだったので安心しました。空動扇は高温対策に活用できるので、今後も導入を進めて行きたいと思います。

導入事例:空動扇/空動扇SOLAR(イメージ) 導入事例:空動扇/空動扇SOLAR(イメージ)
兵庫県 室温が40℃から35℃くらいに下がりました!バナナも元気!!

【バナナハウス(家庭菜園)】
高さ4mの自作ハウスに空動扇2台を設置
<導入歴>
2022年11月 空動扇1台
2023年6月 空動扇1台

<2023年7月のお客様の声>
兵庫県尼崎市でドワーフナムワ、三尺バナナ、アイスクリームバナナを家庭菜園しています。試験的に11月冬に1台を設置したところハウスの湿度が下がりました。梅雨に入っても調子が良く、ハウス温度も40℃から35℃位に下がった感覚です。6月にもう1台を追加して、さらに快適なバナナの栽培環境を整えたいと考えています。

導入事例:空動扇/空動扇SOLAR(イメージ)
山梨県 設置も簡単。とても涼しくなりました!!

【イチゴ栽培】
自作ハウスに空動扇SOALR2台、空動扇20台を設置していただきました。
<導入歴>
2022年3月 空動扇SOALR2台
2023年3月 空動扇20台

〈2022年7月ご訪問時のお客様の声〉
苺絵の塚田慎太郎さんは本業の傍ら趣味でチゴ栽培を始めました。150㎡(45坪)の単棟ハウスとイチゴの高設ベンチは全て自作。設置も塚田さんが自ら行いました。「設置はとても簡単でした」「体感的にかなり涼しくなりました」など効果を実感されています。2023年には増設したハウスに空動扇20台を追加で設置していただきました。

インタビュー記事はこちら
>>>ハウス内が涼しくなった!空動扇SOLARの効果を実感|苺絵

導入事例:空動扇/空動扇SOLAR(イメージ) 導入事例:空動扇/空動扇SOLAR(イメージ)
茨城県 風があるとけっこう涼しいです|ミニシクラメン農家

【導入情報】
空動扇:4台
パイプハウス:6m × 36m = 216㎡(65坪)

〈2019年7月ご訪問時のお客様の声〉
茨城県北部でミニシクラメン、カーネーション、アスター等の鉢物を栽培されている農家さまから、「風が吹く日は特に涼しく感じます」「天窓の場合、風に押し戻されて熱気が抜けないときがありますが、空動扇は抜ける一方なので天窓より排熱効果が高いと感じています」「ハウス内が35℃超えると根が焼けて成長が止まってしまいますが、空動扇の降温効果によって根焼けが抑制できています」と嬉しい声をいただきました。

導入事例:空動扇/空動扇SOLAR(イメージ) 導入事例:空動扇/空動扇SOLAR(イメージ)
埼玉県 大規模ネギ農家さまは労力削減と高温抑制に成功しました!

【導入情報】
空動扇:132台

<2018年夏>
埼玉県深谷市でネギを栽培するTOSIファームさんは、空動扇をネギの育苗ハウスに設置し効果を実感されています。体感的にハウス温度が5℃ほど下がり、風が強い日でもビニールがはがれたり、穴が広がることがなくなり良かったとの声をいただきました。

インタビュー記事はこちらから
>>>夏場のハウス内温度が低下!湿度対策や耐久性向上にも効果を実感

導入事例:空動扇/空動扇SOLAR(イメージ) 導入事例:空動扇/空動扇SOLAR(イメージ)
FAQ

よくある質問

空動扇を設置すればハウス内温度は外気温と同じになりますか。

なりません。
そもそもビニールハウスの役割の一つに保温があります。つまり外気温よりも温度が高くなる構造が備わっているので、空動扇を設置したからといってハウス内温度が外気温と同じになることはありません。

20坪未満の小型のハウスに空動扇1台を設置すれば効果は得られますか。

得にくいです。
小型ハウスは軒高が低く容積が小さいため、外気との温度差が少なくなり対流効果による熱の排気量が低下する傾向があります。
そのため、風だけを頼りに回転する空動扇では効果が低くなってしまうので、小型ハウスに導入する場合は太陽光で回転できて排気効率が高い空動扇SOLARを推奨しています。

空動扇を設置した後はビニールは何年使えますか。

ビニールの保証期間に準じます。
例えばビニールの保証期間が5年の場合、空動扇の設置がビニールの被覆1年後の際は空動扇とそのビニールはあと4年間使用できます。
それ以上を経過した場合にビニールが破損しても空動扇の責任を負いかねます。

内張りビニールを設置しています。空動扇を取り付けられますか。

内張りビニールを使用している場合は外側の被覆と内側の被覆の距離が33cm以上あれば設置できます。

なぜ普通のカッターやハサミで切ってはいけないのですか。

ささくれができやくなり空動扇を穴に突き上げる際に被覆が裂けやすくなるからです。過去に普通のカッターを使ったことが原因で被覆が破れたケースがあります。
必ずコンパスカッターを使用してください。

コンパスカッターで開けた穴の隙間から雨がハウス内に侵入することはありませんか。

ありません。
空動扇を垂直に突き上げるとPOフィルムが空動扇と密着しながらタートルネック状に収まるためです。

ベンチレーター部分から雨水がハウス内に侵入することはありませんか。

殆どありません。
雨水を外に逃がす構造になっているのでハウス内に侵入することはありません。ただし、豪雨あるいはベンチレーター部分に雪が積もってハウスの排熱で溶かされた場合に多少の水が侵入してしまった報告があります。

ビニールハウスに遮光ネットを外掛けしています。空動扇を設置することはできますか。

遮光ネットにベンチレータ部分が突き抜けられるように円形の穴をあけていただければ設置できます。

積雪地域でも使用できますか。

使用できます。
北海道・秋田県・山形県・新潟県にも導入実績があります。ただし、冬期間は雪や低温によってベンチレーターが凍結して一時的に回転(稼働)しなくなることがあります。

通常タイプの空動扇は積雪や凍結によって一時的な回転ができなくなっても雪解けや解凍することで問題なく復帰します。

空動扇SOLARに関しては、凍結によってベンチレーターが回転しない状態が1週間程度経過すると過電流によってモーターが故障する危険性があります。雪からソーラーパネルが露出してベンチレーターが雪に埋まっている場合は、ベンチレーターが回転できるように周りの雪を取り除いてください。また、凍結によってベンチレーターが回転しない場合は、棒で刺激してベンチレーターが回転するように対処してください。

空動扇や空動扇SOLARの取り付けた状態での遮光剤や遮熱材を塗布しても問題ありませんか。

塗布は控えてください。
ベンチレーターに遮光剤や遮熱材が付着すると重量が増して風によるベンチレーターの回転速度が遅くなり排気能力が低下します。また空動扇SOLARは、排気能力の低下だけではなく重量増加によってモーターに負荷がかかって故障の原因になります。
